Hiểu rõ bản vẽ chi tiết tủ giày thông minh là bước quan trọng đầu tiên để sở hữu một không gian lưu trữ giày vừa tiện nghi, khoa học lại thẩm mỹ. Bản vẽ không chỉ là những đường nét kỹ thuật khô khan mà còn là ngôn ngữ truyền tải ý tưởng thiết kế, đảm bảo tính chính xác trong thi công và tối ưu hóa công năng sử dụng. Bài viết này sẽ đi sâu vào cấu tạo, cách đọc hiểu và tầm quan trọng của bản vẽ tủ giày thông minh, giúp bạn tự tin hơn trong quá trình làm việc với kiến trúc sư, nhà thiết kế hoặc thợ thi công.

Trong bản vẽ tủ giày thông minh, bạn sẽ tìm thấy những thông tin chi tiết về cấu trúc, kích thước, vật liệu và các bộ phận cơ khí. Chúng tôi sẽ giúp bạn giải mã các ký hiệu, mặt cắt, hình chiếu, cũng như phân loại các dạng bản vẽ phổ biến và giới thiệu các phần mềm thiết kế chuyên dụng. Bên cạnh đó, bài viết còn lý giải tại sao một bản vẽ chi tiết lại đóng vai trò then chốt, mang lại những lợi ích thiết thực trong việc tiết kiệm chi phí, đảm bảo độ bền và khả năng tùy chỉnh. Cuối cùng, chúng tôi sẽ cung cấp checklist hữu ích để bạn kiểm tra bản vẽ một cách hiệu quả trước khi tiến hành thi công.

Có thể bạn quan tâm: Bình Xịt Khử Mùi Giày: Mua Ở Đâu, Loại Nào Tốt & Cách Chọn Hiệu Quả

Bản vẽ tủ giày thông minh bao gồm những gì?

Một bản vẽ tủ giày thông minh hoàn chỉnh thường bao gồm các thành phần, ký hiệu và thông tin kỹ thuật chi tiết, mô tả rõ ràng từng bộ phận cấu thành sản phẩm. Nó đóng vai trò là blueprint, là kim chỉ nam cho mọi công đoạn từ thiết kế, sản xuất đến lắp đặt.

Các yếu tố cốt lõi trên bản vẽ bao gồm:

• Hình chiếu: Thể hiện cái nhìn trực quan về tủ giày từ các góc độ khác nhau như chính diện, mặt bằng, mặt cạnh. Điều này giúp người xem hình dung được hình dáng tổng thể và bố cục không gian bên trong.
• Mặt cắt: Cho phép nhìn thấy cấu trúc bên trong của tủ giày mà không cần tháo rời, làm rõ cách bố trí các ngăn, kệ, hệ thống ray trượt hay các cơ chế hoạt động thông minh.
• Chi tiết lắp ghép: Mô tả cách các bộ phận kết nối với nhau, bao gồm loại vít, bản lề, keo dán hoặc các khớp nối đặc biệt. Điều này cực kỳ quan trọng để đảm bảo sự chắc chắn và ổn định của tủ.
• Kích thước và dung sai: Các thông số chiều dài, chiều rộng, chiều cao, độ dày vật liệu được ghi chú rõ ràng, kèm theo dung sai cho phép để đảm bảo sự chính xác khi cắt, gia công và lắp ráp.
• Ký hiệu vật liệu: Sử dụng các ký hiệu chuẩn để chỉ định loại gỗ, kim loại, nhựa hoặc các vật liệu hoàn thiện khác được sử dụng cho từng bộ phận.
• Thông tin kỹ thuật: Bao gồm các yêu cầu về tải trọng, độ bền, khả năng chống ẩm, cách điện (nếu có thiết bị điện tử) và các tiêu chuẩn an toàn khác.
• Ghi chú kỹ thuật: Các chỉ dẫn đặc biệt từ nhà thiết kế hoặc kỹ sư về phương pháp thi công, xử lý bề mặt, hoặc các lưu ý quan trọng khác.

Các loại bản vẽ tủ giày thông minh phổ biến

Bản vẽ tủ giày thông minh có thể được phân loại dựa trên mục đích sử dụng và giai đoạn phát triển của dự án. Mỗi loại bản vẽ phục vụ một chức năng riêng biệt và cung cấp những thông tin cần thiết cho từng đối tượng liên quan.

Có ba dạng bản vẽ chính thường được sử dụng:

• Bản vẽ thiết kế: Đây là bản vẽ phác thảo ý tưởng ban đầu, tập trung vào hình dáng, bố cục tổng thể và các yếu tố thẩm mỹ. Nó giúp khách hàng hình dung sản phẩm cuối cùng và đưa ra phản hồi.
• Bản vẽ thi công: Bản vẽ này chi tiết hóa bản vẽ thiết kế, cung cấp đầy đủ thông số kỹ thuật, vật liệu, kích thước và các hướng dẫn lắp đặt cần thiết cho quá trình sản xuất và thi công thực tế.
• Bản vẽ chi tiết phụ kiện: Tập trung vào các bộ phận nhỏ như bản lề, ray trượt, tay nắm, cơ cấu nâng hạ, hoặc các linh kiện điện tử thông minh. Bản vẽ này đảm bảo các phụ kiện được lắp đặt đúng vị trí và hoạt động hiệu quả.

Để tạo ra các bản vẽ này, các kỹ sư và nhà thiết kế thường sử dụng các phần mềm chuyên dụng. Hai trong số những phần mềm phổ biến nhất là:

• AutoCAD: Một phần mềm mạnh mẽ cho phép tạo bản vẽ kỹ thuật 2D chính xác cao, rất phù hợp cho việc thể hiện chi tiết cấu trúc và lắp ghép.
• SketchUp: Nổi tiếng với khả năng dựng mô hình 3D trực quan và dễ sử dụng, SketchUp giúp người dùng nhanh chóng hình dung không gian và hình dáng của tủ giày, cũng như thử nghiệm các phương án thiết kế khác nhau.

Hướng dẫn đọc hiểu bản vẽ tủ giày thông minh

Việc đọc hiểu bản vẽ tủ giày thông minh đòi hỏi sự chú ý đến từng chi tiết và hiểu biết về các ký hiệu kỹ thuật. Nắm vững cách đọc sẽ giúp bạn giao tiếp hiệu quả hơn với nhà thiết kế và đảm bảo sản phẩm cuối cùng đúng như mong đợi.

Để đọc hiểu bản vẽ, bạn cần tập trung vào các yếu tố sau:

• Xác định kích thước: Chú ý đến các đường kích thước (dimension lines) được vẽ kèm theo con số. Đây là chiều dài, chiều rộng, chiều cao của từng bộ phận hoặc toàn bộ tủ. Đừng quên kiểm tra đơn vị đo (milimét, centimet, inch).
• Nhận biết vật liệu: Các ký hiệu đường nét khác nhau hoặc các ký hiệu vật liệu quy ước sẽ cho biết loại vật liệu được sử dụng cho từng bộ phận (ví dụ: gỗ MDF, gỗ công nghiệp, kim loại, kính). Các ghi chú văn bản cũng sẽ làm rõ điều này.
• Hiểu thông số kỹ thuật: Các ghi chú về tải trọng, độ dày vật liệu, hoặc các yêu cầu đặc biệt khác sẽ cung cấp thông tin quan trọng về hiệu suất và độ bền của tủ.
• Giải mã ký hiệu: Học cách nhận biết các ký hiệu tiêu chuẩn cho đường tâm, đường khuất, đường cắt, ren, hoặc các ký hiệu khác biểu thị các chi tiết cơ khí.
• Đọc các đường nét: Đường bao thực (solid lines) biểu thị các cạnh nhìn thấy, đường khuất (hidden lines) biểu thị các cạnh không nhìn thấy, và đường tâm (center lines) dùng để chỉ trục đối xứng hoặc tâm của các lỗ tròn.
• Chú ý đến ghi chú kỹ thuật: Các đoạn văn bản đi kèm với bản vẽ cung cấp thông tin bổ sung quan trọng mà các ký hiệu không thể hiện hết.

Có thể bạn quan tâm: Bánh Xe Gắn Giày Thể Thao Trượt Patin: Hướng Dẫn Chọn Mua & Sử Dụng Tốt Nhất 2026

Tại sao cần có bản vẽ chi tiết cho tủ giày thông minh?

Việc sở hữu một bản vẽ chi tiết cho tủ giày thông minh không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố quyết định đến sự thành công của dự án. Nó đảm bảo tính chính xác, tối ưu hóa công năng và thẩm mỹ, đồng thời đóng vai trò then chốt trong toàn bộ quy trình từ sản xuất đến lắp đặt.

Bản vẽ chi tiết cung cấp một cái nhìn toàn diện và rõ ràng về sản phẩm cuối cùng, giúp tất cả các bên liên quan – từ nhà thiết kế, khách hàng đến đội ngũ thi công – có cùng một hiểu biết chung. Điều này giảm thiểu tối đa sự hiểu lầm, sai sót trong quá trình thực hiện. Cụ thể, bản vẽ giúp định hình rõ ràng cấu trúc, kích thước, vật liệu và cách thức hoạt động của tủ, đảm bảo rằng tủ giày thông minh sẽ không chỉ đẹp mắt mà còn thực sự tiện dụng và bền bỉ theo thời gian.

Lợi ích của việc sử dụng bản vẽ chi tiết

Sử dụng bản vẽ chi tiết mang lại nhiều lợi ích thiết thực, giúp quá trình đầu tư vào một tủ giày thông minh trở nên hiệu quả và thông minh hơn.

Những lợi ích nổi bật bao gồm:

• Tiết kiệm chi phí và thời gian thi công: Bản vẽ rõ ràng giúp đội ngũ thi công hiểu đúng ý đồ thiết kế, tránh phải làm lại hoặc sửa chữa do sai sót. Điều này trực tiếp giảm thiểu lãng phí vật liệu, nhân công và rút ngắn tiến độ hoàn thành.
• Đảm bảo tủ giày hoạt động đúng chức năng và bền bỉ: Các thông số kỹ thuật, chi tiết lắp ghép được ghi rõ ràng trên bản vẽ giúp kỹ thuật viên lựa chọn và lắp đặt phụ kiện chính xác. Điều này đảm bảo các cơ chế thông minh hoạt động trơn tru và tủ có độ bền cao theo tiêu chuẩn.
• Hỗ trợ tùy chỉnh thiết kế theo không gian và nhu cầu sử dụng: Dựa trên bản vẽ chi tiết, nhà thiết kế có thể dễ dàng điều chỉnh các thông số để phù hợp với diện tích căn phòng, phong cách nội thất và nhu cầu lưu trữ cụ thể của gia đình bạn, từ đó tối ưu hóa không gian và công năng sử dụng.

Có thể bạn quan tâm: Mua Miếng Lót Giày Tăng Chiều Cao Uy Tín Tp.hcm: Nơi Bán, Giá & Loại Tốt

Các yếu tố cần lưu ý khi xem xét bản vẽ tủ giày thông minh

Khi nhận được bản vẽ tủ giày thông minh, việc xem xét cẩn thận các yếu tố quan trọng sẽ giúp bạn tránh những sai sót không đáng có và đảm bảo sản phẩm cuối cùng đáp ứng đúng kỳ vọng.

Quan trọng nhất là phải đánh giá tính khả thi của thiết kế so với không gian thực tế bạn có. Kích thước trên bản vẽ cần được đối chiếu với diện tích dự kiến lắp đặt, đảm bảo tủ không quá to hoặc quá nhỏ, không cản trở lối đi hoặc các yếu tố nội thất khác.

Có thể bạn quan tâm: Bản Lề Tủ Giày Thông Minh 3 Ngăn: Hướng Dẫn Chọn Mua & Lắp Đặt Chi Tiết

Bên cạnh đó, bạn cần xem xét sự phù hợp của vật liệu và phụ kiện đề xuất. Liệu vật liệu có bền, dễ vệ sinh và phù hợp với điều kiện môi trường (độ ẩm, nhiệt độ) trong nhà bạn không? Các phụ kiện thông minh (như hệ thống nâng hạ, ray trượt giảm chấn) có đáp ứng được nhu cầu sử dụng và ngân sách của bạn không? Cuối cùng, nếu có bất kỳ yêu cầu kỹ thuật đặc biệt nào, ví dụ như tích hợp hệ thống khử mùi, chiếu sáng thông minh, hoặc khả năng chống cháy, hãy đảm bảo chúng được ghi chú rõ ràng và đầy đủ trên bản vẽ.

Checklist kiểm tra bản vẽ trước khi thi công

Để đảm bảo quá trình thi công diễn ra suôn sẻ và sản phẩm tủ giày thông minh đạt chất lượng tốt nhất, việc kiểm tra bản vẽ kỹ lưỡng trước khi bắt đầu là vô cùng cần thiết. Dưới đây là một checklist bạn có thể tham khảo:

• Các thông số kích thước có khớp với yêu cầu không?
  • Kiểm tra lại toàn bộ chiều dài, chiều rộng, chiều cao của tủ, cũng như kích thước các ngăn, đợt.
  • Đối chiếu với kích thước thực tế của không gian dự kiến lắp đặt.
  • Đảm bảo các khoảng trống cần thiết cho việc mở cửa, kéo ngăn kéo hoặc vận hành các cơ chế thông minh.
• Vật liệu và phụ kiện có được ghi rõ ràng và phù hợp không?
  • Kiểm tra loại gỗ (MDF, MFC, gỗ tự nhiên), độ dày, loại bề mặt hoàn thiện (melamine, laminate, sơn PU).
  • Xác định rõ các loại phụ kiện đi kèm: bản lề, ray trượt, tay nắm, hệ thống đèn LED, cảm biến, motor (nếu có).
  • Đánh giá sự phù hợp của vật liệu và phụ kiện với nhu cầu sử dụng, điều kiện môi trường và ngân sách.
• Các chi tiết lắp ghép có rõ ràng và dễ thực hiện không?
  • Xem xét cách các tấm ván ghép với nhau, loại keo, vít, đinh được sử dụng.
  • Kiểm tra cách thức lắp đặt các bộ phận chuyển động như ray trượt, bản lề, hệ thống nâng hạ.
  • Đảm bảo bản vẽ chỉ ra rõ ràng cách đấu nối các thiết bị điện tử (nếu có).
  • Xác nhận xem có bất kỳ ký hiệu hoặc ghi chú đặc biệt nào cần lưu ý trong quá trình lắp ráp không.

Hướng dẫn tạo bản vẽ tủ giày thông minh bằng phần mềm

Việc tạo bản vẽ chi tiết cho tủ giày thông minh ngày nay đã trở nên dễ dàng hơn bao giờ hết nhờ sự hỗ trợ của các phần mềm thiết kế chuyên nghiệp. Quy trình này cho phép bạn tùy chỉnh thiết kế theo ý muốn và tạo ra những bản vẽ chính xác phục vụ cho thi công.

Quy trình cơ bản để vẽ tủ giày thông minh thường bao gồm việc dựng mô hình 3D, xác định kích thước chi tiết, lựa chọn vật liệu và xuất các bản vẽ kỹ thuật 2D. Các phần mềm như AutoCAD và SketchUp cung cấp các công cụ mạnh mẽ để thực hiện từng bước này một cách hiệu quả, từ phác thảo ý tưởng ban đầu đến tạo ra bản vẽ thi công hoàn chỉnh.

Các bước vẽ tủ giày đơn giản với SketchUp

SketchUp là một công cụ tuyệt vời cho người mới bắt đầu nhờ giao diện trực quan và khả năng dựng hình 3D nhanh chóng. Dưới đây là các bước cơ bản để bạn có thể bắt đầu phác thảo và dựng mô hình tủ giày thông minh:

1. Khởi tạo dự án: Mở SketchUp, chọn đơn vị đo phù hợp (ví dụ: milimét hoặc centimet) và bắt đầu với khung vẽ trống.
2. Vẽ khung cơ bản: Sử dụng công cụ “Rectangle” để vẽ mặt đáy của tủ, sau đó dùng công cụ “Push/Pull” để tạo chiều cao cho tủ. Lặp lại quá trình này để tạo các vách ngăn, mặt trên và mặt dưới của tủ.
3. Thêm chi tiết nội thất: Vẽ các mặt cắt hoặc hình chữ nhật để tạo các đợt, ngăn kéo bên trong tủ. Sử dụng công cụ “Offset” để tạo độ dày cho các mặt phẳng.
4. Tạo cửa tủ: Vẽ hình chữ nhật cho các cánh cửa, sau đó sử dụng công cụ “Push/Pull” để tạo độ dày cho cánh. Bạn có thể thêm bản lề ảo bằng cách vẽ các hình tròn nhỏ.
5. Thêm phụ kiện thông minh: Dựng các mô hình đơn giản cho các phụ kiện như giá xoay, ray trượt, hệ thống đèn LED. Bạn có thể tìm kiếm các mô hình 3D có sẵn trên 3D Warehouse của SketchUp để tiết kiệm thời gian.
6. Áp dụng vật liệu: Sử dụng công cụ “Paint Bucket” để gán các vật liệu khác nhau cho từng bộ phận của tủ, giúp mô hình trở nên sống động và dễ hình dung hơn.
7. Đo lường và ghi chú: Sử dụng công cụ “Tape Measure” để đo đạc các kích thước và “Text” để thêm các ghi chú, thông số kỹ thuật quan trọng.
8. Xuất bản vẽ (tùy chọn): Mặc dù SketchUp chủ yếu dùng để dựng 3D, bạn có thể xuất các hình ảnh render hoặc sử dụng các plugin để tạo bản vẽ 2D chi tiết hơn.

Lấy bản vẽ tủ giày thông minh miễn phí ở đâu?

Nếu bạn không có nhu cầu thiết kế tùy chỉnh phức tạp hoặc muốn tham khảo các ý tưởng có sẵn, có nhiều nguồn bạn có thể tìm kiếm bản vẽ tủ giày thông minh miễn phí. Đây là cách tuyệt vời để học hỏi và có được những mẫu thiết kế ban đầu.

Các nguồn tài nguyên hữu ích bao gồm:

• Các diễn đàn nội thất và thiết kế: Các cộng đồng trực tuyến dành cho những người yêu thích thiết kế nội thất thường có các mục chia sẻ file CAD, mô hình 3D, hoặc bản vẽ miễn phí do người dùng đóng góp.
• Các website chia sẻ tài nguyên thiết kế: Nhiều trang web chuyên cung cấp tài nguyên miễn phí cho kiến trúc sư, nhà thiết kế có thể bao gồm các mẫu tủ giày thông minh ở định dạng file CAD (như .dwg cho AutoCAD) hoặc các định dạng mô hình 3D khác.
• Các kênh YouTube hoặc blog chuyên ngành: Một số chuyên gia hoặc nhà sáng tạo nội dung có thể chia sẻ các bản vẽ mẫu hoặc hướng dẫn cách tự tạo bản vẽ, kèm theo file tải về.
• Trang web của nhà sản xuất phụ kiện thông minh: Đôi khi, các nhà sản xuất phụ kiện (như ray trượt, hệ thống nâng hạ) sẽ cung cấp các bản vẽ mẫu hoặc gợi ý cách tích hợp sản phẩm của họ vào thiết kế tủ giày.

Kích thước tủ giày thông minh tiêu chuẩn và các mẫu thiết kế

Việc lựa chọn kích thước và kiểu dáng tủ giày thông minh phù hợp là yếu tố quan trọng để tối ưu hóa không gian và đảm bảo công năng sử dụng. Mặc dù có thể tùy chỉnh theo nhu cầu, nhưng một số kích thước và mẫu thiết kế tiêu chuẩn vẫn được ưa chuộng.

Kích thước tiêu chuẩn cho tủ giày thông minh thường phụ thuộc vào số lượng giày dự kiến lưu trữ và diện tích không gian có sẵn. Chiều sâu phổ biến dao động từ 30cm đến 40cm, đủ để chứa hầu hết các loại giày. Chiều cao có thể từ 1m đến kịch trần, tùy thuộc vào nhu cầu lưu trữ và thiết kế tổng thể của căn phòng. Chiều rộng cũng rất linh hoạt, từ các mẫu tủ nhỏ gọn cho căn hộ studio đến các hệ thống tủ lớn cho gia đình đông người.

Một số mẫu thiết kế tủ giày thông minh phổ biến bao gồm:

• Tủ giày kịch trần: Tận dụng tối đa chiều cao, phù hợp cho không gian có diện tích sàn hạn chế.
• Tủ giày âm tường: Thiết kế tích hợp vào tường, tạo sự liền mạch cho không gian và tiết kiệm diện tích.
• Tủ giày nhiều tầng/ngăn: Bố trí các đợt, ngăn kéo theo chiều dọc, giúp phân loại và sắp xếp giày khoa học.

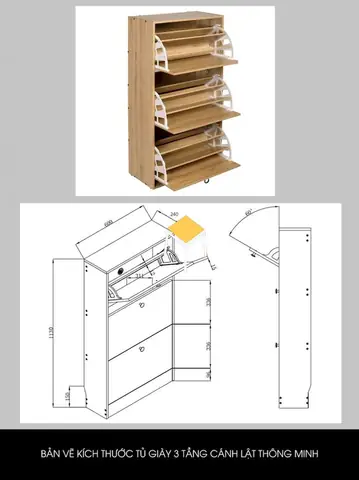

• Tủ giày cánh lật: Thiết kế nhỏ gọn, tiết kiệm diện tích mở cửa, thường có nhiều tầng với các ngăn lật để lưu trữ giày.
• Tủ giày tích hợp gương hoặc ghế ngồi: Kết hợp thêm công năng sử dụng, tạo sự tiện lợi khi mang giày hoặc chuẩn bị ra ngoài.

Phụ kiện đi kèm và cách lắp đặt cho tủ giày thông minh

Các phụ kiện thông minh đóng vai trò “linh hồn” tạo nên sự tiện dụng và hiện đại cho tủ giày. Việc lựa chọn và lắp đặt chúng đúng cách sẽ nâng cao trải nghiệm sử dụng và độ bền của sản phẩm.

Các loại phụ kiện thông minh phổ biến cho tủ giày bao gồm:

• Giá xoay (Lazy Susan): Cho phép xoay 360 độ, giúp bạn dễ dàng tiếp cận các đôi giày ở phía trong cùng. Thường được lắp đặt ở các góc tủ hoặc các khoang lớn.
• Ray trượt giảm chấn: Sử dụng cho ngăn kéo hoặc các khay trượt, giúp việc đóng mở diễn ra êm ái, nhẹ nhàng và không gây tiếng động. Lắp đặt theo hướng dẫn của nhà sản xuất, đảm bảo ray thẳng hàng và cố định chắc chắn vào vách tủ.
• Cơ cấu nâng hạ cánh tủ: Giúp cánh tủ mở lên hoặc xuống một cách nhẹ nhàng, thường dùng cho các tủ có chiều sâu hạn chế hoặc để tiết kiệm không gian mở cửa. Việc lắp đặt đòi hỏi sự chính xác để đảm bảo cơ cấu hoạt động ổn định.
• Hệ thống chiếu sáng LED: Đèn LED tích hợp bên trong tủ giúp bạn dễ dàng nhìn thấy giày, tạo hiệu ứng thẩm mỹ. Lắp đặt dây đèn theo đường viền hoặc các vị trí chiến lược, kết nối với nguồn điện và công tắc hoặc cảm biến.
• Cảm biến tiệm cận/mở cửa: Tự động bật/tắt đèn khi bạn đến gần hoặc mở cửa tủ, tăng thêm sự tiện nghi và tiết kiệm năng lượng. Lắp đặt cảm biến ở vị trí phù hợp để phát hiện chuyển động hoặc mở cửa.

Quy trình lắp đặt chung cho các phụ kiện này là tuân thủ chặt chẽ hướng dẫn của nhà sản xuất, sử dụng dụng cụ phù hợp, đảm bảo các bộ phận được cố định chắc chắn và kiểm tra hoạt động sau khi lắp xong.
